White Rabbit

Precision Time Protocol (PTP) zapewnia wysoką dokładność synchronizacji, ale nie koryguje w pełni zmiennych opóźnień w światłowodach (np. spowodowanych zmianami temperatury). W wielu zastosowaniach przemysłowych (ale jak się dalej okaże – nie wszystkich) precyzja PTP jest „wystarczająca”, ale dla eksperymentów kwantowych czy fizyki cząstek elementarnych zdecydowanie się nie sprawdzi.

White Rabbit (PTP-WR) został opracowany w CERN tak, aby rozwiązać te ograniczenia. Opiera się na wizji nowej technologii synchronizacji, która byłaby wydajna, oparta na standardach i w pełni otwarta (open-source). I tak się w rzeczywistości stało już kilkanaście lat temu (prototyp został opracowany już w 2009 roku).

WR umożliwia sieciom Ethernet osiągnięcie sub-nanosekundowej dokładności na dużych obszarach i obsługę tysięcy węzłów opartych na tym samym zegarze nadrzędnym. Aby to było jednak możliwe, konieczne jest zastosowanie sprzętu WR – przede wszystkim przełączników White Rabbit Switch oraz kart sieciowych White Rabbit NIC (karta Simple PCIe Carrier SPEC w naszej ofercie). Dodamy, że choć standardowe urządzenia Ethernet mogą współistnieć w tej samej infrastrukturze, nie biorą udziału w mechanizmach precyzyjnej synchronizacji. Tylko dzięki specjalistycznym elementom WR możliwe jest zachowanie subnanosekundowej dokładności nawet przy odległościach rzędu dziesiątek kilometrów.

System zapewnia automatyczną kompensację opóźnień dzięki pomiarowi fazy i SyncE, deterministyczną transmisję danych czasu rzeczywistego oraz przesył danych z prędkością gigabitową.

Dzięki temu White Rabbit znajduje zastosowanie w sektorach wymagających ekstremalnie precyzyjnej synchronizacji, takich jak telekomunikacja, finanse czy inteligentne sieci energetyczne.

Pierwsze wdrożenia w CERN i GSI pokazały, że subnanosekundowa precyzja White Rabbit utrzymuje się w działaniu rozproszonych systemów obejmujących tysiące węzłów. Od tego czasu wielu innych użytkowników zaadaptowało tę technologię do rozwiązywania problemów w obszarze rozproszonych systemów czasu rzeczywistego.

Doskonałym przykładem wykorzystania WR jest potężny projekt Square Kilometre Array (SKA). Od 2022 roku powstaje największy na świecie radioteleskop, i to w dwóch miejscach naraz: obserwatoria będą zlokalizowanych w RPA i Australii. Celem SKA jest uzyskanie łącznej powierzchni zbierającej sygnał rzędu jednego kilometra kwadratowego, co uczyni go 50 razy bardziej czułym niż jakikolwiek istniejący radioteleskop i pozwoli na prowadzenie obserwacji nieba ponad dziesięć tysięcy razy szybciej. Owoce tego projektu pozwolą na najdokładniejsze testy teorii względności i poszukiwanie życia pozaziemskiego.

W SKA synchronizacja czasu, którą zapewni White Rabbit, jest kluczowa, aby różne części potężnej sieci radioteleskopów mogły dokładnie rejestrować sygnały radiowe z kosmosu i aby dane z wielu anten mogły być zsynchronizowane dla precyzyjnych analiz.

Dziesiątki tysięcy.

Opóźnienia rosną liniowo wraz z odległością, głównie z powodu długości światłowodów i przetwarzania sygnału w węzłach. Jednak dzięki pomiarom fazy zegarów i mechanizmom kompensacji w White Rabbit praktyczna precyzja subnanosekundowa jest utrzymywana nawet na dystansach sięgających dziesiątek kilometrów.

White Rabbit działa w ramach standardowego Ethernetu (IEEE 802.3), dzięki czemu ta sama sieć może służyć zarówno do transmisji danych, jak i do synchronizacji czasu. Jednak – aby osiągnąć słynną subnanosekundową precyzję – konieczne jest zastosowanie sprzętu WR – przede wszystkim przełączników White Rabbit Switch oraz kart sieciowych White Rabbit NIC (karta Simple PCIe Carrier SPEC w naszej ofercie). Dodamy, że choć standardowe urządzenia Ethernet mogą współistnieć w tej samej infrastrukturze, nie biorą udziału w mechanizmach precyzyjnej synchronizacji. Tylko dzięki specjalistycznym elementom WR możliwe jest zachowanie subnanosekundowej dokładności nawet przy odległościach rzędu dziesiątek kilometrów.

WR a NTP

Można zestawić bramkę/serwer czasu, który pobiera referencję z sieci WR i wystawia ją w formacie NTP dla urządzeń, które nie obsługują WR. Dzięki temu np. zwykłe serwery w tej samej infrastrukturze mogą korzystać z dokładnego czasu White Rabbit, choć oczywiście z ograniczoną precyzją (mikrosekundy zamiast nanosekund).

WR a GPSDO

Najczęstsze rozwiązanie to zegar główny (grandmaster) w sieci WR zsynchronizowany do GPSDO. GPSDO daje referencję do UTC (globalnego standardu czasu) z nanosekundową dokładnością, a White Rabbit rozprowadza ją po sieci Ethernet z zachowaniem subnanosekundowego odchylenia). Można powiedzieć, że WR staje się w tej konfiguracji „dystrybutorem czasu”.

WR a inne systemy PTP (IEEE 1588)

White Rabbit jest rozszerzeniem PTP – działa więc na tych samych zasadach, tylko z dodatkowymi mechanizmami (SyncE + pomiary fazy). Oznacza to, że zwykły klient PTP nie skorzysta z pełnej magii WR, ale sieć WR można skonfigurować tak, żeby podawała czas w standardowym PTPv2 – i wtedy zwykłe urządzenia PTP dostaną precyzję na swoim poziomie (poniżej jednej mikrosekundy).

Tak, mamy tu pełną zgodność, gdyż istnieją karty WR w standardzie MTCA.4 (np. AMC FMC Carrier – AFC, AFCZ, AFCKU), które zostały zaprojektowane właśnie po to, by można je było używać w dużych instalacjach badawczych. Dzięki temu WR jest kompatybilny z wymaganiami MTCA, co pozwala na wdrożenia w infrastrukturze akceleratorowej, telekomunikacyjnej i w innych systemach sterowania w czasie rzeczywistym.

White Rabbit bazuje na Ethernet i PTP (IEEE 1588), co zapewnia spójność z podstawowymi standardami telekomunikacyjnymi. Oferuje znacznie wyższą precyzję niż klasyczny PTPv2 (sub-nanosekundową wobec sub-mikrosekundowej). Dodatkowo WR w pełni spełnia wymagania sieci 5G, a nawet zapewnia znaczny zapas tam, gdzie potrzebna jest synchronizacja na poziomie ±130 nanosekund (do precyzyjnej transmisji między stacjami bazowymi).

Tak, jest jak najbardziej możliwe, ale z pewnymi zastrzeżeniami:

Hierarchia zegarów – każda sieć WR ma swój Grandmaster Clock (najważniejszy zegar). Przy łączeniu sieci trzeba ustalić jeden nadrzędny grandmaster lub zastosować wielopoziomową strukturę zegarów, aby zachować spójność synchronizacji.

Kompensacja opóźnień – im większa sieć i więcej węzłów między segmentami, tym ważniejsze staje się dokładne mierzenie opóźnień w linkach i kompensacja fazy zegarów, aby zachować sub-nanosekundową precyzję.

Skalowalność – White Rabbit został zaprojektowany tak, aby obsługiwać dziesiątki tysięcy węzłów, więc w praktyce połączenie kilku sieci w jedną jest możliwe, jeśli zachowa się odpowiednią topologię i sprzęt WR (switch’e, węzły).

Wydajność danych – połączenie sieci nie wpływa negatywnie na transfer danych Ethernet, ale wszystkie węzły muszą obsługiwać protokoły WR i PTP, aby synchronizacja pozostała deterministyczna.

Do White Rabbit nie są potrzebne specjalne światłowody, można korzystać ze standardowych jednomodowych (single-mode fiber, SMF), w zależności od odległości i wymagań przepustowości. Dla przykładu single-mode fiber sprawdza się doskonale na długich dystansach (kilometry), pozwala utrzymać sub-nanosekundową precyzję White Rabbit nawet przy odległościach 10-100 km.

White Rabbit powstał z myślą o rozproszonych systemach czasu rzeczywistego w akceleratorach cząstek i eksperymentach naukowych – tam awaria jednego węzła nie może zatrzymać całego systemu. Dlatego jego projektanci zadbali o redundantne ścieżki sygnału, możliwość przejęcia roli master clock przez backup i dynamiczną aktualizację ścieżek synchronizacji.

White Rabbit powstał z myślą o dużych rozproszonych systemach czasu rzeczywistego, gdzie ręczna diagnostyka jest niepraktyczna. Oznacza to, że wspiera zdalne monitorowanie i diagnostykę w czasie rzeczywistym. System wykorzystuje wbudowane funkcje w White Rabbit switchach i węzłach, które pozwalają:

Śledzić status węzłów i switchy – można sprawdzać, czy urządzenia są aktywne i synchronizowane.

Monitorować opóźnienia i fazę zegara – dzięki mechanizmom pomiaru opóźnień w światłowodach i fazy zegara administrator sieci może na bieżąco kontrolować dokładność synchronizacji.

Wykrywać awarie i anomalie – system automatycznie sygnalizuje problemy z połączeniami, źródłami czasu lub węzłami.

Zdalnie konfigurować węzły i przełączać redundantne źródła czasu – co minimalizuje przestoje i ułatwia utrzymanie sieci.

White Rabbit został zaprojektowany z myślą o pracy w wymagających warunkach przemysłowych, dzięki czemu jego sygnał pozostaje stabilny, nawet przy zakłóceniach elektromagnetycznych i wahaniach temperatury.

Sygnał WR przesyłany jest przez światłowody, co czyni sieć praktycznie odporną na wpływ otoczenia przemysłowego. Węzły i switche WR dodatkowo wyposażyliśmy w ekranowanie i filtry, minimalizujące lokalne zakłócenia elektromagnetyczne.

Standardowe urządzenia WR działają w typowym zakresie przemysłowym, a w przypadku specjalistycznych switchy i węzłów zakres ten może zostać rozszerzony. Mechanizmy kompensacji fazy zegara i opóźnień w światłowodach zapewniają utrzymanie synchronizacji mimo wahań temperatury.

Niezwykle krótkie, ale zależą od topologii sieci oraz rodzaju węzłów:

Węzły i switche WR – w praktyce do kilku sekund do pełnej synchronizacji po podłączeniu nowego urządzenia.

Sieci większe, z dziesiątkami czy setkami węzłów – rekonfiguracja całej sieci trwa dłużej, ale zwykle nie przekracza kilkudziesięciu sekund, dzięki mechanizmom automatycznego wykrywania i wyboru grandmastera (algorytm BMC).

Co ważne, w przypadku awarii lub dodania węzła, sieć dostosowuje się praktycznie w czasie rzeczywistym, nie przerywając działania już zsynchronizowanych węzłów.

Tak, jak najbardziej. Do tego został dostosowany, jak tylko opuścił laboratorium. WR zapewnia precyzję sub-nanosekundową (sub-ns), podczas gdy sieci 5G wymagają synchronizacji w granicach ±130 ns. WR daje więc bardzo duży zapas dokładności. WR korzysta z IEEE 1588 (PTPv2) i Ethernetu, które stanowią fundament synchronizacji w telekomunikacji. Ponadto sieć WR może obsłużyć tysiące węzłów, co pozwala na integrację z rozbudowaną infrastrukturą telekomunikacyjną. Co ważne, mechanizmy wyboru grandmastera i kompensacji opóźnień pozwalają utrzymać synchronizację nawet przy awariach części sieci.

W praktyce oznacza to, że WR nie tylko spełnia obecne standardy 5G, ale może też być gotowy na wymagania przyszłych generacji sieci, gdzie precyzja i deterministyczne przesyłanie danych będą jeszcze bardziej krytyczne.

White Rabbit sprawdza się w takich zastosowaniach doskonale. Wykorzystuje protokół IEEE 1588 (PTPv2) oraz Ethernet, które są fundamentem nowoczesnej synchronizacji w telekomunikacji i systemach czasu rzeczywistego. Ale WR jest jeszcze efektywniejszy. W świecie finansów, gdzie każda mikrosekunda może przesądzić o sukcesie lub porażce transakcji, niedokładna synchronizacja czasu prowadzi do błędów, strat finansowych i chaosu. White Rabbit pozwala precyzyjnie oznaczać czas transakcji z dokładnością sub-nanosekundową, co umożliwia bezpieczne, deterministyczne operacje w high-frequency. Dzięki temu rynek działa sprawniej, a firmy mogą minimalizować ryzyko związane z opóźnieniami lub niejednoznacznymi znacznikami czasowymi.

W zastosowaniach satelitarnych WR może pełnić funkcję systemu wspomagającego synchronizację między stacjami naziemnymi lub w hybrydowych sieciach naziemno-satelitarnych, gdzie precyzyjne zarządzanie czasem jest krytyczne – np. w wojskowych systemach radarowych, obserwacji satelitarnej czy komunikacji strategicznej. Dla pełnej integracji z satelitami konieczne mogą być dodatkowe rozwiązania korekcyjne, np. kompensacja opóźnień wynikających z transmisji radiowej.

W 2020 roku dostarczyliśmy 160 przełączników White Rabbit do systemu synchronizacji czasu General Machine Timing w akceleratorze FAIR (Facility for Antiproton and Ion Research) w GSI w Niemczech, który – jak tylko powstanie – będzie jednym z najnowocześniejszych akceleratorów cząstek na świecie. Dzięki unikalnej technologii White Rabbit możliwe będzie jednoczesne zsynchronizowanie kilku tysięcy węzłów z dokładnością lepszą niż jedna nanosekunda.

Nasza dostawa obejmowała nie tylko produkcję i montaż elektroniki, lecz także pełną integrację urządzeń oraz rygorystyczne testy jakości i niezawodności: od inspekcji optycznych, przez tygodniowe testy obciążeniowe, po badania w komorach klimatycznych i testy wibracyjne symulujące transport.

Dzięki temu rozwiązaniu FAIR zyskuje niezawodną i ultraprecyzyjną infrastrukturę synchronizacji czasu. Więcej na ten temat TUTAJ.

Kolejny przykład? Dostarczyliśmy przełączniki White Rabbit do Niderlandzkiego Instytutu Radioastronomii ASTRON, operatora sieci LOFAR. Stabilny sprzęt umożliwił wdrożenie sieci dystrybucji zegara z wysoką niezawodnością, co znacząco poprawiło precyzję synchronizacji i ogólną wydajność radioteleskopu. Więcej TUTAJ.

Stale współpracujemy również z CERN, gdzie znajduje się największy zderzacz hadronów na świecie (LHC). Regularnie zaopatrujemy CERN w elementy ekosystemu, jakim jest White Rabbit, w tym m.in. karty, przełączniki, płytki.

Różnica tkwi głównie w precyzji i stabilności sygnału:

Standardowy WR Switch – zapewnia sub-nanosekundową synchronizację i jest odpowiedni dla większości zastosowań przemysłowych, badawczych czy telekomunikacyjnych. Dobrze sprawdza się w sieciach z tysiącami węzłów, gdzie precyzja rzędu kilkuset pikosekund jest wystarczająca.

Wersja Low Jitter (WRS-LJ) – została zoptymalizowana pod kątem minimalizacji jitteru (wariancji sygnału zegarowego), co przekłada się na wyższą stabilność i dokładność fazy. Jest szczególnie przydatna w eksperymentach naukowych wymagających ekstremalnej precyzji, w systemach fizyki cząstek czy w sieciach, gdzie każda pikosekunda ma znaczenie.

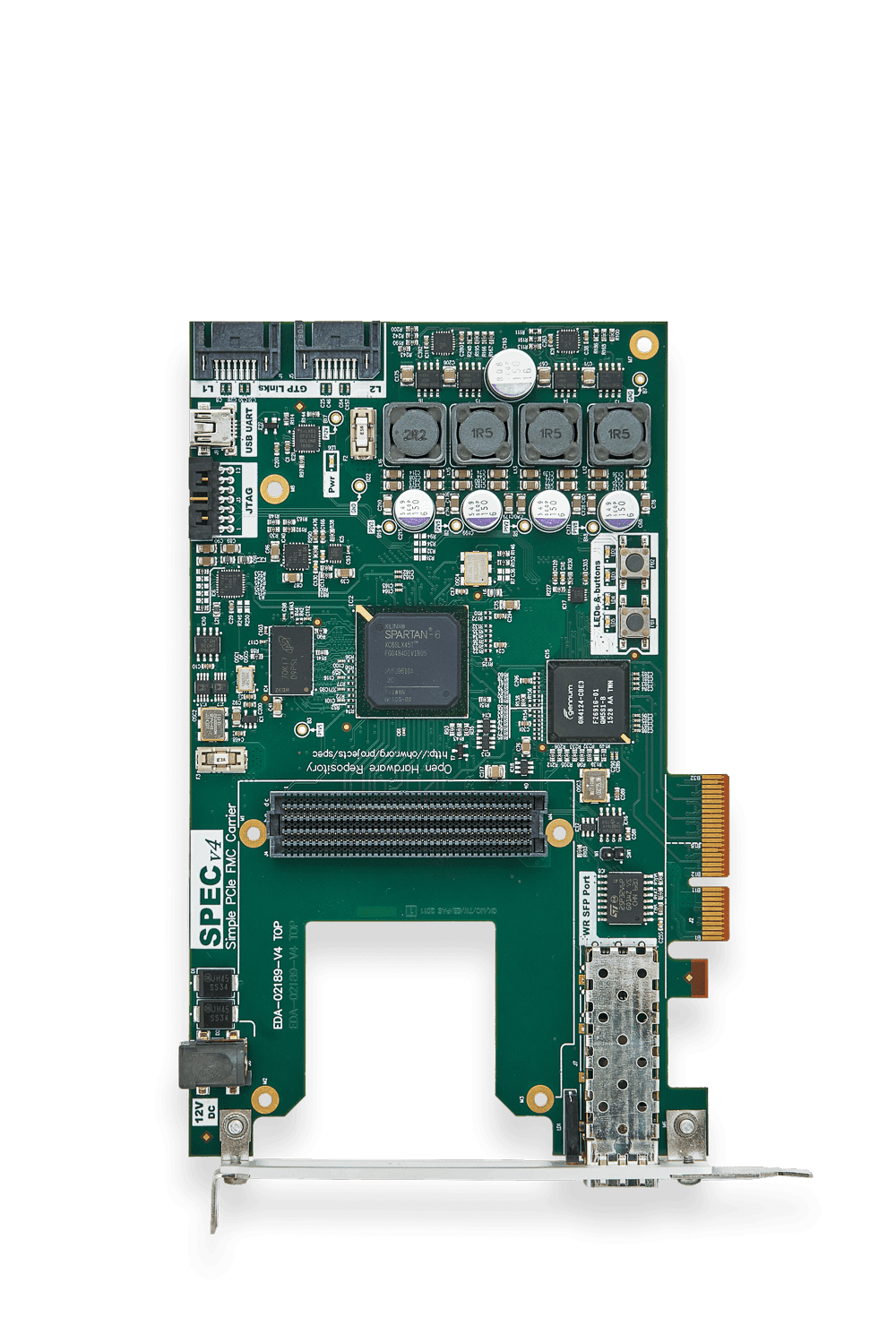

Simple PCIe Carrier (SPEC) doskonale nadaje się do wdrożeń, gdzie nie jest potrzebna ekstremalna przepustowość ani wielokanałowy ADC (analogowo-cyfrowy przetwornik sygnału).

AMC FMC CARRIER – AFC V4: do zastosowań, gdzie potrzebna jest większa elastyczność zegara i obsługa kilku źródeł czasu.

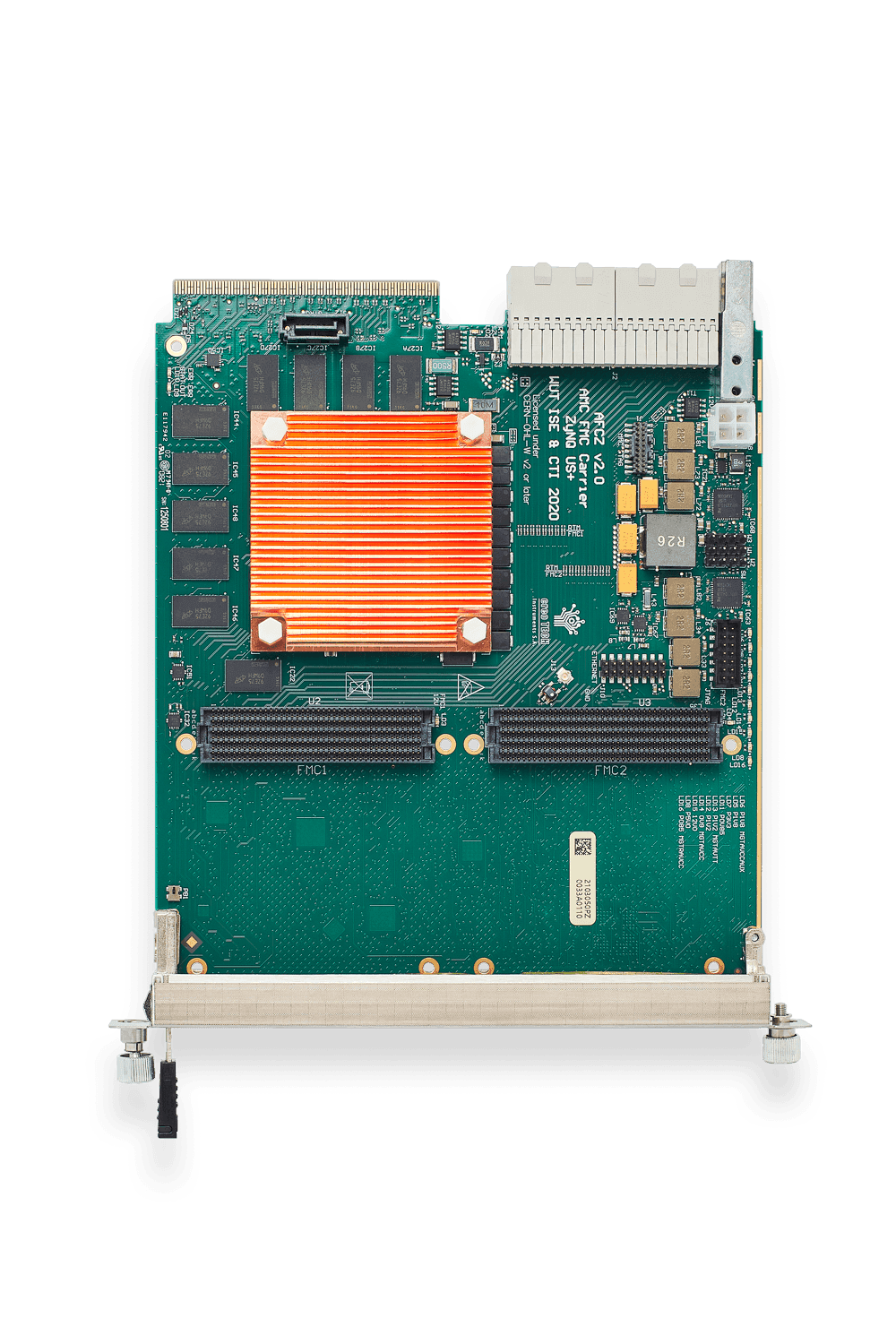

AMC FMC CARRIER – AFCZ (ZynQ) – tam, gdzie potrzebne są zarówno wysoka precyzja, jak i rozbudowane możliwości sprzętowe, np. akceleratory czy laboratoria kwantowe.

AMC FMC Carrier Kintex Ultrascale – AFCKU – służy do najbardziej wymagających systemów sterowania w dużych instalacjach badawczych, gdzie liczy się zarówno przepustowość, jak i minimalny jitter.

Zawsze staramy się pomóc naszym Klientom, dlatego jeśli masz pytania, po prostu napisz do nas e-maila. Postaramy się zaproponować najlepsze rozwiązanie. Jeśli potrzebujesz jednak szerszych konsultacji – ofertujemy odpłatne godziny inżynierskie.

Tak, możliwość customizacji istnieje w przypadku większości modułów White Rabbit, szczególnie w wariantach AFC, AFCZ i AFCKU, które bazują na programowalnych układach FPGA/SoC. Rozwiązania, które można dostosować:

FPGA/SoC – np. zmienić konfigurację logiki, wgrać własne projekty sprzętowe (gateware) lub rozszerzenia.

Interfejsy – dodać lub zmodyfikować interfejsy FMC, RTM, USB, SATA, GTH, w zależności od potrzeb integracyjnych.

Źródła zegara i synchronizacja – można modyfikować obwody zegarowe i mechanizmy kompensacji opóźnień w sieci.

Oprogramowanie i firmware – wszystkie moduły WR mają w pełni otwarte sterowniki i firmware, więc możliwe są zmiany w obsłudze czasu rzeczywistego, protokołów czy monitoringu.

Opcje zasilania i debugowania – niektóre moduły pozwalają na customizację źródeł zasilania lub dodanie własnych funkcji diagnostycznych.
